一、項目簡介

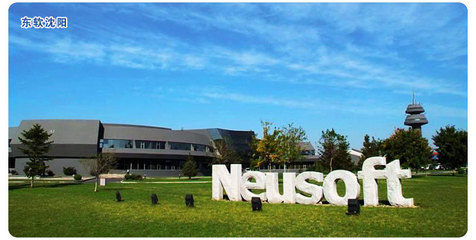

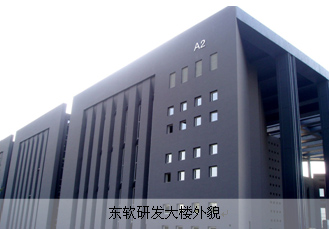

　　沈陽東軟研發大樓位于沈陽市渾南產業區的東軟沈陽園區內，于2004年開始動工籌建，是由東軟集團有限公司投資興建的集基礎研究、產品開發、技術培訓于一體的多功能辦公大樓。該大樓分為地下一層及地上四層，占地面積約為1.2萬平方米；其主要功能區有40來間400-500平方米左右的大空間辦公室及其他一些中小型辦公室、培訓室、40多間會議室、衛生間及一些公共區域。

　　作為現代化節能辦公大樓對照明的要求越來越高，不僅要求提供舒適、足夠的照明來滿足日常工作的要求，同時也要滿足綠色的、節能的社會要求。

　　特別是針對東軟研發大樓這類大面積的辦公區間，從事軟件編程人員工作時間長，常常因為有部分員工加班，有常明燈的現象造成大量的浪費，而傳統的照明控制對于上述要求操作非常繁瑣，很難實現良好的管理。同時，也由于工作時間長、加班人員不固定等原因，所造成的夏季空調空運轉的現象，也會造成巨大的浪費。而采用智能照明控制系統能很好地解決上述問題。

從上可以看出照明和空調的能源消耗所占建筑物能源消耗的比例很高，所以針對這兩部分的節能將是非常有效的節能辦法。

　　HDL-BUS 智能照明控制系統對大樓的不同區域、不同使用功能的照明區域，采用總控、分控、定時、亮度監測以及紅外感應自動控制燈光和空調風機盤管的開關；減少因為人員管理工作疏忽而造成的照明和空調的浪費，節約能源和人力資源；在充分滿足使用要求的情況下，最大限度的節約照明和空調的耗能，同時也增強控制的靈活性和可靠性。

　　廣州市河東電子有限公司設計采用智能照明控制系統完成辦公室、培訓室、會議室、衛生間及一些公共區域等的燈光和大面積辦公室空調風機盤管的控制，并提供開放接口實現與第三方系統的集成。

二、具體控制實現方法

1. 大面積辦公室

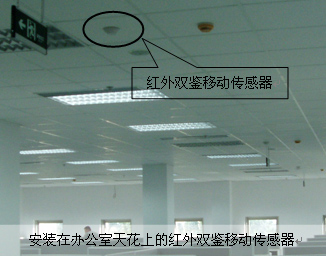

　　照明方面 各層大面積辦公室均具設有單獨控制、總控室控制、定時控制、亮度和紅外感應控制功能。操作員在總控室可方便地通過總控開關同時打開或關閉所有區域的照明燈光，也可單獨控制某條回路的開關。在窗戶附近安裝了亮度傳感器，系統充分利用由玻璃浸入的自然光，實現日照自動補償。當天氣陰沉或夜幕降臨，窗戶旁邊的照明燈將自動開啟；當室外陽光明媚，系統將自動把窗戶旁邊的照明燈關閉。此外，在各大面積辦公室中都設置了紅外感應器。

　　空調方面 與照明控制系統共用紅外感應器，通過智能繼電器切斷空調溫控器的電源開關，當繼電器將溫控器電源接通時，可以按照常規辦法設定溫度，當紅外感應器感應到無人時，繼電器將溫控器電源斷開，從而關閉冷凍水閥和通風盤管電機。

　　針對大面積辦公室，可達到“人來燈亮、人走燈滅；人來空調開、人走空調關”的自動控制。如：當6點下班時，紅外感應器啟動，在有人的區域燈亮(空調開啟)，無人的區域燈滅(空調自動關閉)，實現自動控制、節能的目的。
2、公共區域走廊、樓梯、電梯廳
　　通過時鐘定時器、智能開/關及位移感應控制來實現節能，可節省30%左右的能源，同時還可以延長燈具壽命。

　　根據使用需要分為全部開啟、2/3燈具開啟、1/3燈具開啟、分區開啟、全部關閉、應急照明、保安巡視等多種燈光場景。

　　在燈光場景的切換過程中都按照定時器設定的時間自動運行，也可以臨時手動切換燈光場景。

　　舉例：傍晚6:30-11:30之間2/3燈具開啟，11:30過后僅保留1/3的基本照明,此時之前被屏蔽的位移感應器開始工作,當有人經過時開啟相應的燈光，能夠保證充足的照明有利于身心健康。

3、衛生間
　　根據時間和人體紅外感應控制，平時無人時，系統打開部分回路提供基本照明，當有人進入時，該區域燈光可以整體變亮，人離開后延時關閉，延時時間可調。
在入口或清潔工作間設置面板，設置全開，全關，半亮等手動開關模式。

　　通過智能開/關及時間和人體紅外感應控制來實現節能，同時也會給人非常新奇、科技的感覺，也體現了節能環保的主題。
4、會議室

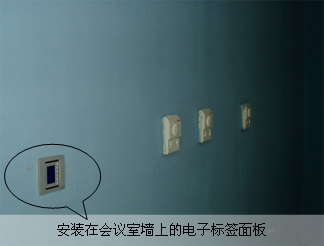

　　會議室作為辦公大樓一個重要的組成部分，采用智能照明控制系統通過對各照明回路進行調光控制可預先精心設計多種燈光場景，使得會議室在不同的使用場合都能有不同的合適的燈光效果，在會議室門口設置了電子標簽面板，方便工作人員根據需要手動選擇或實時控制。

　　控制要求——會議室燈光環鏡滿足會議、投影、主席發言、清潔等的需求，依據會議的進程可建立不同的事件響應模式，如主席發言模式應以突出發言人的形象為主，主席臺燈光在90%-100%之間，以不影響發言人感覺為原則；聽眾席以燈光亮度50%-60%為主，方便與會人員記錄。

　　投影模式 投影幕前燈光關閉，只留講解人所在位置亮度在50%；聽眾席以筒燈由前排至后逐漸增亮，燈槽開啟50％。

　　會議模式 所有燈光全部開啟，亮度90%-100%。

　　清潔模式 主照明的燈槽和吊燈全部關閉，只留部分筒燈做為基本照明需要。
三、系統設計結構及優點

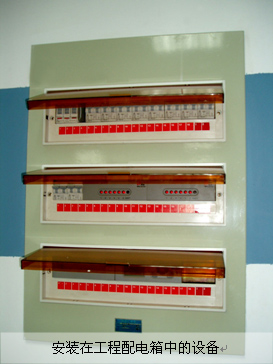

1、本工程采用先進、成熟的分布式照明自動監控系統。通過網絡系統將分布在各現場的控制器件聯接起來，共同完成中央集中管理和分區本地控制。考慮到本工程占地面積比較大，在控制系統上將整個系統分為八個子系統；然后通過高速以太網統一接入到控制中心。

2、子系統采用總線型網絡拓撲結構，既能滿足中央監控要求與系統規模相適應；又能減少故障波及面，易于系統擴展。

3、控制方式靈活多樣：在本工程中采用了中央監控控制、分控控制、區域控制、現場控制、定時控制、紅外移動感應控制、亮度監測控制等控制方式。

4、系統分區就地控制完全獨立，互不干擾，一個分區停止工作不影響其它分區和設備的正常運行；系統中任意器件損壞也不影響本區內其它器件正常工作；系統分區就地控制由獨立的控制面板操作完成；中央監控功能停止工作不影響各分區功能和設備運行，網絡通信控制也不應因此而中斷。

5、 系統內各單元的控制信息獨立存儲，不會因為系統中某個單元故障而使系統癱瘓。存儲的信息具有停后不丟失數據功能，在恢復供電時，系統會自動恢復到停電前的工作狀態。控制回路與負載回路分離，各單元之間使用4芯低壓電纜相連在總線上。工作電壓為DC24V-30V，確保人身安全。

6、系統可實現以天、周、年為周期的定時設定功能，并有天文時鐘功能。實現各受控區域的自動化管理，在靠近窗戶的區域實施感光控制，對靠近建筑物外圍的部分照明回路可實現光信號自動控制。

7、系統具有分布式智能控制的特點和開放性，可以與樓宇自控系統、保安及消防系統、戶外照明系統、舞臺燈光控制系統等無縫聯接。
四、與傳統控制方式的節能比較
1、 整棟大樓使用燈具情況
　　該大樓共使用了3*36W電感熒光燈盤2800個，2*36W電感支架147支， 1*13W筒燈3000盞(其中40多個會議室使用燈具未記入其中)。

2、 每支電感熒光燈的耗電計算
　　每支36W燈管的電感鎮流器耗電功率為光管瓦數的30%左右，實際每支電感熒光燈的總耗電功率為： 36W*（1+30%）=46.8W

3、 大樓總照明用電功率
3*46.8*2800+2*46.8*147+13*3000=445，879W≈446KW

4、 每1小時的照明費用
　　每1小時照明用電為：446KW*1h=446度
　　平均每度電按0.8元計算： 446度*0.8=356.8元
5、 傳統的控制方式
　　比如9點鐘上班，由保安人員提前20-30分到每層每個科室去把燈開啟。6點鐘下班，在由保安人員推后20-30分到每層每個科室去把燈關閉。如果有少數人要加班，就得開啟整個科室的燈。這樣不但費時費事，而且會造成照明會浪費在2-3小時以上。

6、 HDL-BUS智能照明控制系統
　　在軟件里設定在9點上班前5分鐘，燈自動開啟，6點過5分，系統紅外探測器自動監測，有人在加班的位置燈就繼續開啟，無人的位置燈就自動關閉；省時又省事。

7、 平均節能1小時費用,
　　用HDL-BUS智能照明控制系統節能1小時節省 356.8元。

8、每月節能
　　每天早上上班前、中午休息和晚上下班后沒有及時的關燈等平均浪費在3小時以上，現按平均每天3小時計算，每月上班24天。
　　每月節能：3*356.8*24=2.569萬元

9、 每年照明節能
　　12*2.569萬元=30.828萬元
　　空調的節能

10、整棟大樓總空調使用情況
　　大樓空調耗能約為800KW，按照每年開5個月，每天開9小時計算，
　　空調年耗能約為800KW*9小時*24工作日*5個月*0.8元/度=69.12萬元
　　通過紅外感應控制，在沒有人的時候，關閉相應區域的空調風機盤管，從而減少冷水機組的能源消耗，來實現空調的節能。
　　通過使用分析，估計可實現空調節能約25%，計年節省電費69.12萬元*25%，為17.28萬元。

五、投資收益
　　綜上所述，用了HDL-BUS智能照明控制系統之后，整個大樓節能費用為：
　　照明年節能加空調年節能：共計 30.828萬元+17.28萬元=48.108萬元。

　　另外，綜合考慮管理費、維護費、會議室實行調光節能以及延長燈具壽命等因素，預計能在短期之內收回投入成本實現節能創造財富的目標。

　　同時，采用該系統后為東軟公司在科技、節能環保方面提升了形象；也符合國家現在對節能環保方面的政策。作為上市公司可以在公眾心中樹立節能環保的概念，作為大面積辦公樓節能的一個案例推廣有巨大的社會效益。
