一、 概述

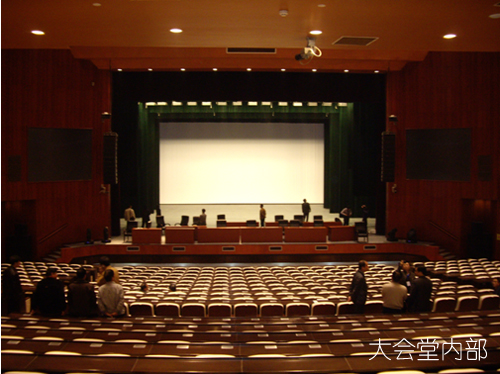

　　貴州省人民大會堂（以下簡稱為大會堂）位于貴州省貴陽市中心八鴿巖地塊（南臨繁華的北京路，東臨中華北 路西臨安云路）的東側，其占地面約 10000m2，建筑面積約 70000m2（含地下工程），主會場設1503個座位。貴州省人民大會堂建設項目計劃于2007年12月底前竣工；2008年初整個大會堂將建成并投入使用。貴州省人民大會堂的估算投資約2.3億元人民幣。

　　舞臺燈光系統是大會堂建設的重要組成部分，其方案設計是否合理、科學、先進、完善、實用，設備選型是否穩定、安全可靠，系統是否容易管理和方便操作必將直接影響著整個大會堂工程的質量和演藝效果。

　　整體工程竣工后能滿足舉行各種大型會議、歌劇、舞臺劇、交響音樂會和大型綜藝行演出等演出功能使用要求。

二、 設計原則

1．燈光控制系統以保證絕對安全、可靠的會議、演出活動為最根本要求。強調“多重保障的演出控制”與“現場演出安全監控與預警系統”的重要作用。

2．在根本要求全面達到的基礎上，強調燈光控制網絡系統在劇場的技術管理、業務管理和安全用電管理等方面發揮極其重要的作用。

3．系統設計科學合理，管線選型、配套施工必須符合國家相關行業標準或規范。

4．采用成熟技術，成熟產品、最新工藝，使燈光控制系統的技術水平與性能、參數達到國際先進水平。

5．燈光系統設備功能具有實用性、技術先進性、使用安全性、操作可靠性、維修方便性。

6．燈光系統設備的選用必須考慮整體投資的經濟性，所選的燈光設備必須在符合貴州省人民大會堂使用要求的前提下，具有最大的性能價格比。

7．所選燈光系統控制設備必須同時兼顧到國內、外演出團體和燈光師使用習慣；系統能兼容和接入所有廠家和不同通訊協議的各種燈光控制設備。

8．按照“留有余量”的原則，設計配備所有燈光設備和網絡設備，使大會堂的燈光系統為未來技術發展(如“多網合一”管理)提供可持續升級和擴展的設備系統平臺。

三、采用的標準

1）  GB 50169-1992  電氣安裝工程接地裝置施工質量及驗收規范
2）  GB 50259-1996  電氣裝置安裝工程電氣照明裝置施工及驗收規范
3）  GB 50303-2002  建筑電氣工程施工與質量驗收規范
4）  GB 7000.14-200  通風式燈具安全要求
5）  GB 7000.15-2000 舞臺燈光、電視、電影及攝影場所（室內外）用燈具安全要求
6）  GB/T 7002-1986  投光照明燈具光度測試
7）  GB/T 11918-2001  工業用插頭插座和耦合器 第 1 部分：通用要求
8）  GB/T 13582-1992  電子調光設備通用技術條件
9）  GB/T 14218-1993  電子調光設備性能參數與測試方法
10）  GB/T 15734-1995  電子調光設備無線電騷擾特性限值及測量方法
11）  GB/T 19954.2-2005 電磁兼容專業用途的音頻、視頻、音視頻和娛樂場所燈光控 制設備產品類標準
12）  GB/T 50311-2000  建筑與建筑群綜合布線系統工程設計規范
13）  GB/T 50312-2000  建筑與建筑群綜合布線系統工程驗收規范
14）  GB/T 50314-2000  智能建筑設計標準
15）  GYJ 45-1992  電視演播室燈光系統設計規范
16）  JGJ- 57-2000/J67-2001  劇場建筑設計規范
17）  JGJ/T 16-1992  民用建筑電氣設計規范
18）  QB/T 2134-1995  影視舞臺用聚光燈具技術條件
19）  QB/T 2135-1995  影視舞臺燈具用單相三極插頭插座和聯接器技術條件
20）  QB/T 2136-1995  影視舞臺特殊效果燈（器）具技術條件
21）  QB/T 2137-1995  影視舞臺用散光燈具技術條件
22）  WH- 0202-94  舞臺燈光圖符代號及制圖規則
23）  WH- 0204-1999  舞臺燈具光學質量的測試與評價
24）  IEC 60598-2-17-1984  燈具.第 2 部分：特殊要求.第 17 節：舞臺照明、電視和電 影攝影場（室內外）用燈具
25）  其他燈光設備的相關中國國家標準和行業標準

四、 設計方案特點

1． 全光纖系統

    燈光網絡控制系統結構全部取消傳統的DMX分配器和DMX放大器,實現光纖(網線)到吊桿的全光纖(網線)布線。

2． TCP/IP網絡化設備
    燈光網絡控制系統的主要設備(調光臺、調光器、直通開關、配電柜、遙控器等)應采用具TCP/IP雙向通訊能力的網絡化設備。

3． 功能強大的服務器

　　調光系統所有網絡設備的工作狀態基本監控、遠程設置和不在線報警功能。劇場管理者可以從總服務器獲得與管理需要相關的設備信息。按用戶的設定和規劃可檢測劇場網絡系統之間的控制和監測信息; 允許不同的用戶按一定的權限瀏覽、查詢、打印有關系統的各種信息。

4． GPRS黑盒子模塊(無需服務器，即插即用)

　　相當于一個模塊化結構的燈光系統總服務器，當系統出現異常時，可通過短信按權限級別通知不同的工作人員。

五、 大會堂燈光控制網絡系統方案的實現

　　燈光網絡控制系統采用以光纖作主干道進行遠距離網絡傳輸，無線和DMX作輔助網絡傳輸控制，整個控制系統嚴格遵循TCP/IP通訊協議及USITT DMX512/1990。并符合ACN和ART-NET協議，也就是說在本系統所選配的主要燈光設備（如調光臺、調光器）中同時具有DMX和ACN和ART-NET標準網絡接口。DMX-512標準協議主要保證燈光設備之間的控制信號穩定可靠地傳遞，而ACN和ART-NET標準協議是在保證控制信號穩定可靠地傳遞的前提下，穩定可靠地雙向傳遞系統中大量其它監測、相互通訊和反饋TCP/IP協議信號。它允許不同廠家的燈光控制設備間能夠相互通訊和操作。它將在燈光系統的技術管理、業務管理和安全消防管理發揮極其重要的作用。

　　燈光控制系統形成星型分布，劇場信號集中于控制室，通過集線器分布以太網節點，數據傳輸介質采用光纖以太網信號；通過DMX終端節點實現以太網控制信號與DMX信號的相互轉換，通過DMX信號分配器分布劇場DMX信號節點。燈光網絡配置要求具備專用的網絡配置軟件，能對網絡中各個信息節點統一配置、修改。

　　網絡中要求具備以太網控制、DMX控制、無線遙控、有線遙控，并能接入場燈控制系統以及環境照明控制系統。

　　劇場燈光網絡均接入會堂主干網絡形成，網絡連接、數據共享通過會堂主干網絡中的交換機實現。

　　在系統中允許不同品種、品牌的調光臺、電腦燈控制臺、換色器控制臺或其它舞臺效果的DMX512、RJ45網絡接口除滿足所有網絡控制臺和其它網絡設備的接入。

　　整套網絡中可在任一工作站連接點，方便用戶在任意空間的使用網絡控制設備來操作舞臺燈光設備；另外可用無線網絡系統對舞臺燈光設備進行控制。操作起來更加得心應手，大大節省用戶在裝臺過程中的人力和時間。

　　燈光系統網絡要求具有完善的安全保障機制，能實時監控網絡信息，有完善的網絡沖突解決方案，并且符合ACN和ART-NET協議的國際標準。
1）大會堂燈光網絡系統工作站設計

　　燈光網絡控制信號網絡工作站設計燈光控制室、柵頂、功放室和調光硅柜四套，工作站光纖輸出以星型分布。

　　燈光控制室網絡工作站

　　設置于燈光控制室作為總控制站，從總控制站輸出若干對光纖分別到所有面、耳光、調臺光、硅柜室網絡工作站，另從總控制站輸出A、B兩條DMX信號控制至全數字智能化硅柜，整個調光控制系統就具有光纖、網絡總線、無線和DMX并行信號傳輸，當光纖傳輸萬一發生故障時，可緊急起動于無線、DMX512傳輸信號,以保證主控制信號的接收萬無一失。

★　硅柜室網絡工作站

　　硅柜室網絡工作站輸出若干對光纖分別到所有調光硅柜

★　柵頂網絡工作站

　　柵頂網絡工作站輸出若干對光纖分別到主舞臺所有頂光。

★　功放室網絡工作站

　　功放室網絡工作站輸出若干對光纖分別到后舞臺柵頂頂光、天橋舞臺備用、舞臺地面。
　　相當于在大會堂“搭建”了一個千兆級的“四通八達的信息高速公路通信平臺” 為日后大會堂燈光控制系統的擴展和升級以及實現多網全一打下雄厚的基礎。

2）系統防干擾的措施

　　目前舞臺燈光系統干擾主要包括兩個方面：

　　第一、外界設備（如音視頻信號、外界強電源的電磁波等）對燈光系統的干擾： 系統采取光纖為主信號傳輸，強、弱電分別放于不同的架橋進行敷設，并確保相互垂直和部份保持可靠安全距離來解決。

　　第二、燈光系統對外界的干擾：主要采用光纖作介質進行傳遞信號，每個DMX輸入輸出接口具備光電隔離，調光臺采用EMI抗干擾磁環，每調光器回路都有濾波電感，所有接線插座具有可靠接地保護。

4）大會堂調光控制系統配置

　　網絡數字調光控制系統是新一代高速網絡與智能數字調光設備和控制臺的集成。該系統的組成如下：
　　★ 主控制臺：2048光路，選用ABD PHOENIX 5XT(鳳凰5)電腦調光臺一臺
　　★ 副控制臺：2048光路，選用ADB PHOENIX 5XT(鳳凰5)電腦調光臺一臺
　　★ 電腦燈控制臺：選用High End Wholehog 、III（飛豬Ⅲ） 一臺

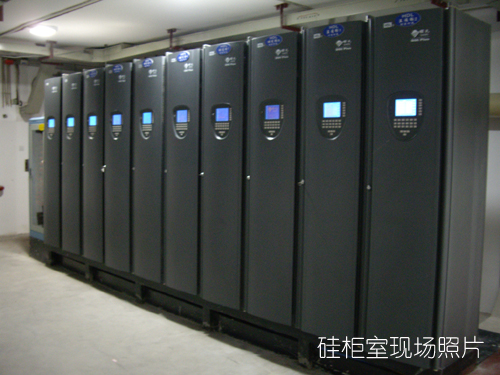

　　★ 調光柜:選用廣州河東曙光硅柜8臺
　　★ 繼電器直通柜：廣州河東網絡直通柜  2臺
　　★ 回路分布分為調光回路，直通回路，具體分配如下：
　　　　6KW調光回路768路。
　　　　6KW直通回路120路。
　　　　工作燈調光回路19路，直通19路。
　　　　場燈調光10路,直通10路。
　　　　三相備用電源8個。

六、 觀眾席、工作燈照明系統

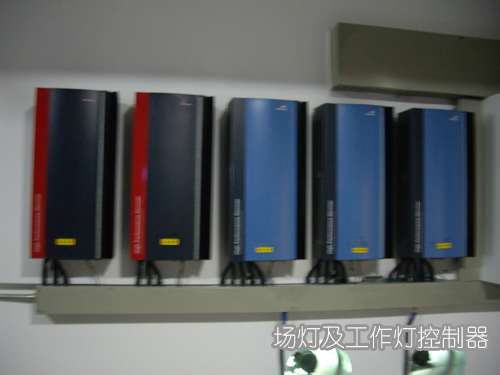

    大會堂的場燈照明及控制采用的HDL智能照明控制系統，其配置如下：
　★ 場燈控制設置4個固定安裝的場燈控制器分別放置于燈控室、舞臺監督室、音控室和觀眾席入口。
? ★ 控制器可進行編程，能記錄和執行預設的程序。
? ★ 建立和儲存照明參數設置，同時提供電路狀態信息。
? ★ 所有回路均能分組獨立控制。
? ★ 觀眾席調光回路為10路。
? ★ 觀眾席直通回路為10路
? ★ 工作燈照明將遍布整個會堂的所有技術區域。
? ★ 在技術區域將鋪設若干獨立電路并設置遠程控制設備。在舞臺控制室、舞臺監督室、舞臺右側等都有一個控制設備可對這些電路進行總體控制和對每一條電路獨立控制。
? ★ 工作燈的控制設備由場燈控制部分實施，也可以有主副控制臺、有線、無線遙控器等控制設備進行控制
? ★ 控制設備有編輯功能，可進行簡單的演出操作。
? ★ 工作燈調光回路為19路。
? ★ 工作燈直通回路為19路。

七、 結束語

    HDL作為貴州省人民大會堂的舞臺燈光承建商于2007年10月份開始施工，截止于2007年12月底舞臺燈光系統基本施工完畢，通過自檢基本可以滿足使用要求，2008年1月進行演出試用，HDL招集舞臺燈光所有配合廠家到現場進行保駕，整個舞臺燈光系統設備運行正常。演出后HDL又進行系統的全方位的自測自檢，2月底整體的系統已經具備了驗收條件。到目前為止現場所有設備運行正常，沒有出現任何問題。

　　在本次的舞臺燈光工程中，HDL除了舞臺燈光網絡控制系統外，還承攬了舞臺燈具、線路安裝的整體施工，同時還負責大會堂廣場的景觀照明工程。貴州人民大會堂的工程順利驗收又一次的肯定了HDL產品的優越性以及HDL巨大的綜合工程承攬能力。
